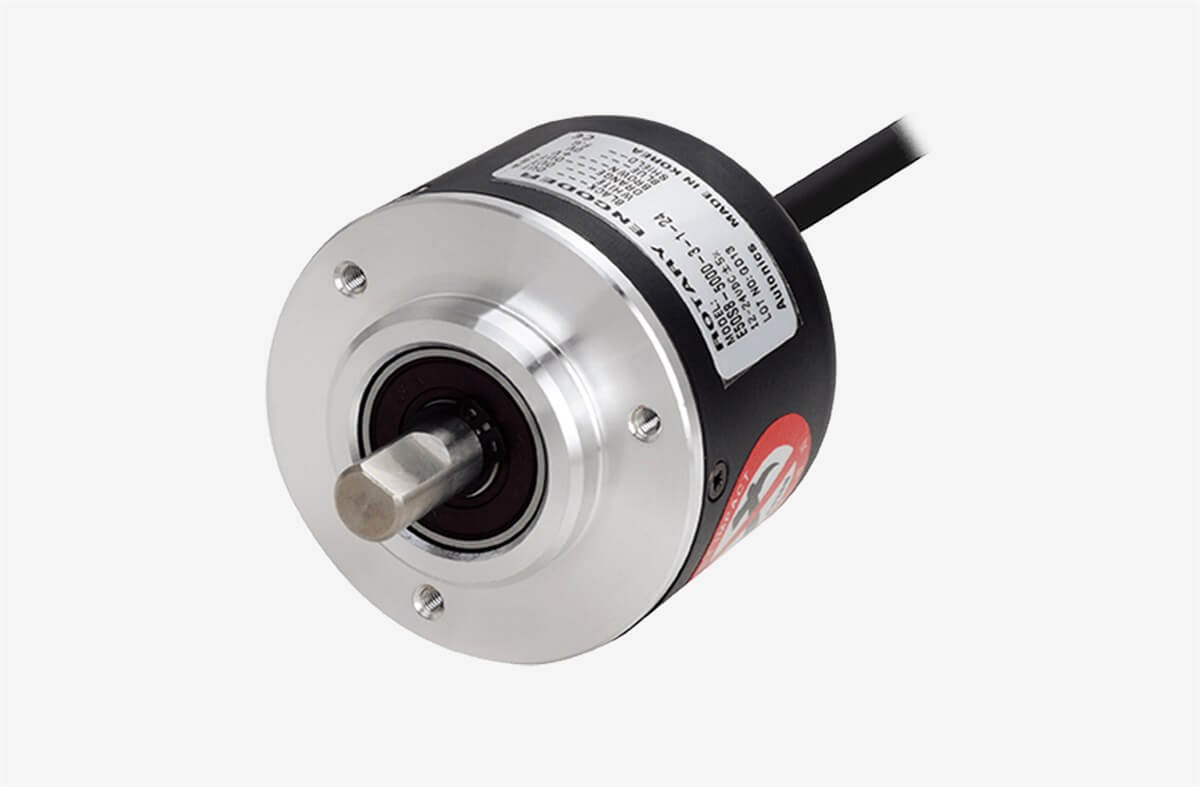

Rotary Encoder E50S8-100-3-T-1 Autonics (E50S8-100-3-T-1)

Aksesuar

Ø 8 mm Bağlama

İzin verilen Devrim

Max. 5000 rpm

Ortam Nemi

35 ~% 85 RH, Depolama: 35 ~ 90% RH

Ortam Sıcaklığı

-10 ~ 70 º C (donma olmayan durumda), Saklama: -25 ~ 85 º C

Yaklaşık. Birim Ağırlık

275 g

Akım Tüketimi

Max. 80 mA (yükün kesilmesi)

Mil Pozisyon sapması

Radyal: Max. 0.1mm, Thrust: Max. 0.2mm

Dielektrik Dayanım

750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz

İzolasyon Direnci

Min. 100 MQ (500 VDC)

Rotor Eylemsizlik

Max. 80g - cm ² (8 x 10 -6 kg • m 2 )

Model

ø 50 mm Şaft Tipi Artımlı Rotary Encoder

Çıkış Faz Farkı

A ve B faz arasındaki çıkışı: T / 4 ± T / 8 (A fazının T = 1 döngü)

Koruma

IP50 (IEC standardı)

Cevabı Frekans

Max. 300 kHz

Mil Yükleme

Radyal: Max. 10 kgf, Thrust: Max. 2.5 kgf

Şok

Max. 75G

Tork Başlangıç

Max. 70gf - cm (0.007N - m)

Titreşim

2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik

Tepki Süresi (Rise / Güz)

Max. 1ms'ye

Çap

50 mm

Şaft Çapı

8 mm

Çözünürlük (P / R)

1

Çıkış Faz

A, B

Çıktı

Totem

Güç Kaynağı

5 VDC

Kablo

Ø 5mm, 5P, Uzunluk: 2m, Shield kablo

Kablo Bağlantısı

Normal
