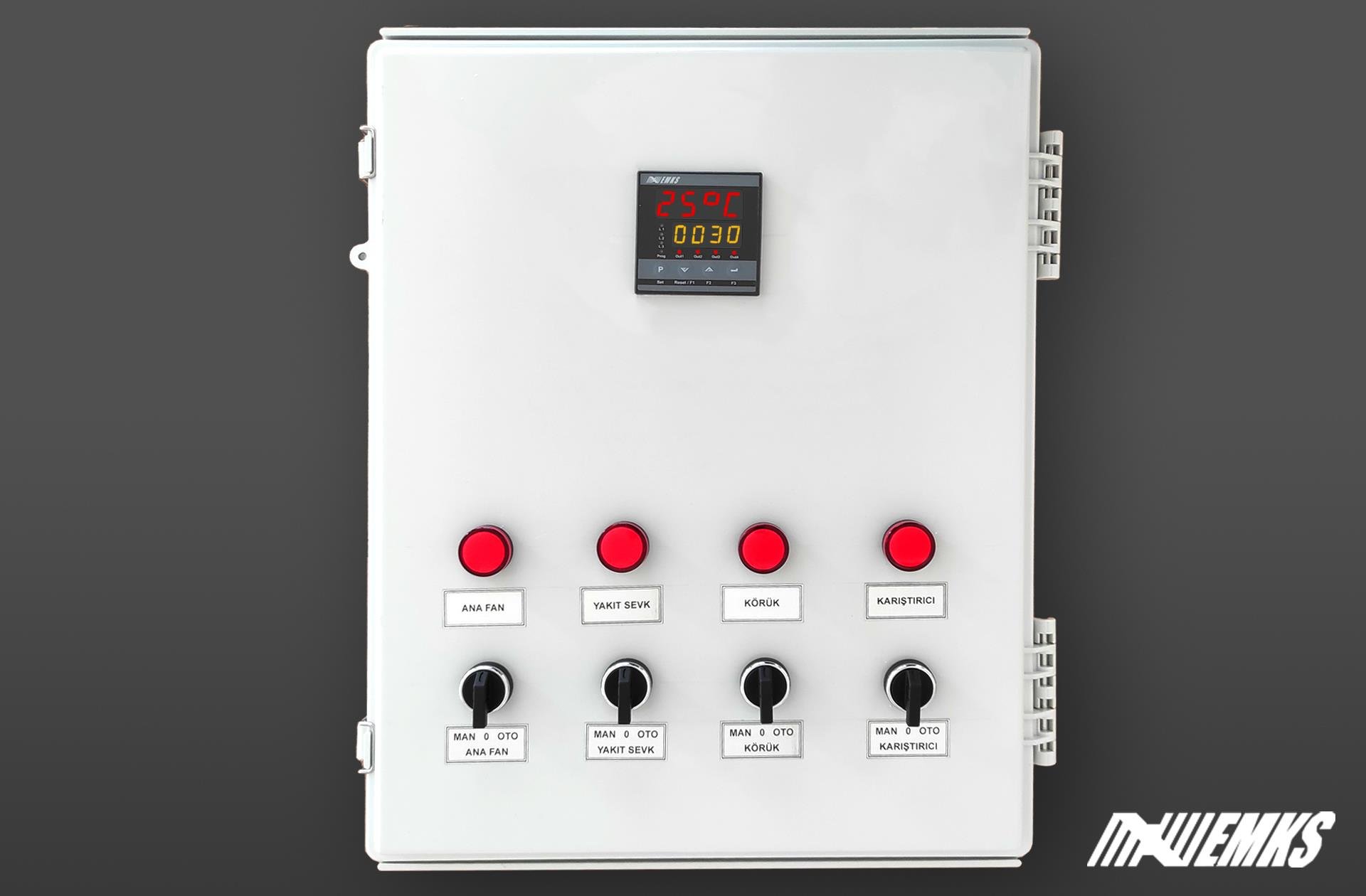

Kümes Soba Kontrol Panosu-2 (CPB-2)

• Katı Yakıt Yükleme Çıkışı ( Otomatik/Manuel Çalışma Seçeneği )
• Ana Fan Çıkışı - Yıldız/Üçgen ( Otomatik/Manuel Çalışma Seçeneği )
• Körük Çıkışı ( Otomatik/Manuel Çalışma Seçeneği )
• Karıştırıcı Çıkışı ( Otomatik/Manuel Çalışma Seçeneği )
• Soba kontrol panosu üzerinde BTC7-2300 Soba Kontrol Cihazı bulunmaktadır.
• Panel Boyutu (W x H x D) : 400x500x200mm (Genişlik x Yükseklik x Derinlik)

BTC7-2300 (72x72mm) Soba Kontrol Cihazı



• 2 sensör girişi ( Kazan ve Ortam Sıcaklığı)
• Ortam sıcaklığına veya oda termostat çıkışına bağlı çalışma seçeneği
• Sönmeye karşı koruma modu
• Alarm durumunda sesli ikaz ile uyarabilme özelliği
• Kazan için düşük yüksek sıcaklık ayarı
• Yüksek sıcaklık alarmında fanı devreye sokarak sistemin zarar görmesini engeller
• Düşük sıcaklık alarmında fanı devre dışı bırakarak ortama soğuk hava verilmesini engeller
• 4 Röle çıkışı
• 1.              Yükleme - Redüktör Motor çıkışı
  2.              Fan Çıkışı
  3.              Körük Çıkışı
  4.              Karıştırıcı Çıkışı

• •  Yakıt için YÜKLEME  ve BEKLEME zaman ayarı
  • YÜKLEME saniye, BEKLEME dakika olarak ayarlanabilir
  • Termik ve 2 adet alarm girişi







  TEKNİK ÖZELLİKLER
  Boyut	72 x 72mm
  Gösterge	2 x 4 Dijit, Üst Gösterge : 14mm, Alt Gösterge : 10mm
  Proses Girişi	Kazan : J Tipi Termokupl (0 °C...800 °C), Oda : PTC Girişi (-50 °C...150 °C)
  Doğruluk	% 0.5
  Çözünürlük	Kazan Sıcaklığı : 1 °C, Oda Sıcaklığı : 0.1 °C
  Yükleme-Redüktör Motor Çıkışı	Röle Çıkışı ( 8A@250 Vac )
  Fan Çıkışı	Röle Çıkışı ( 8A@250 Vac )
  Körük Çıkışı	Röle Çıkışı ( 8A@250 Vac )
  Karıştırıcı Çıkışı	Röle Çıkışı ( 8A@250 Vac )
  Besleme Gerilimi	220 Vac, 24 Vdc, 12 Vdc



  KULLANIM KILAVUZU
  	BTC7-2300 Sıcak Hava Üflemeli Soba Kontrol Cihazı Kullanım Kılavuzu
