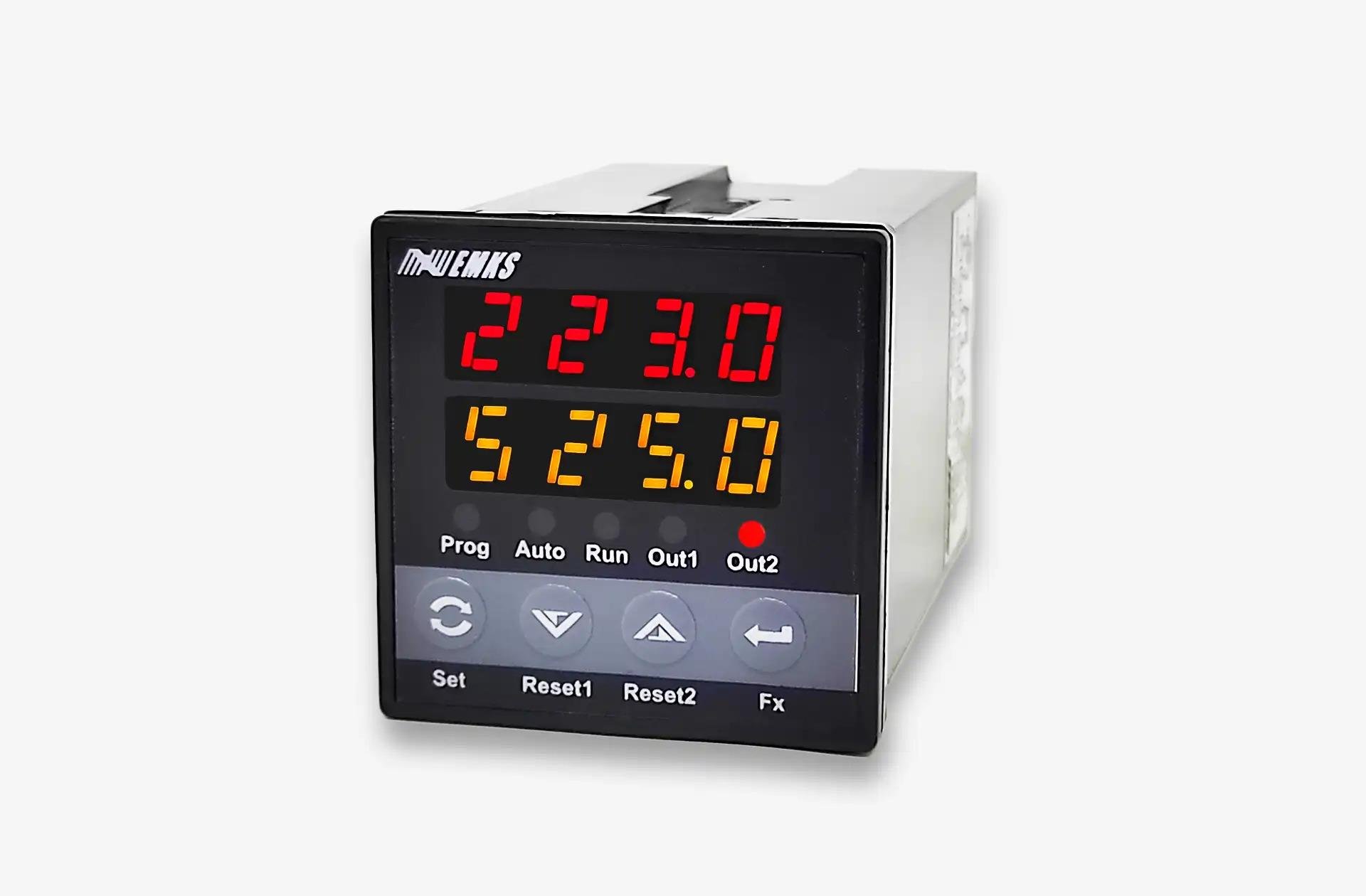

UPI4-2200 (48x48mm) Proses İndikatörü (UPI4-2200.11110)

İndirim Oranı : %10 İndirim
KDV Dahil : 90.00 $
İndirimli : 67.50 $  + KDV
KDV Dahil : 81.00 $

Üniversal Girişli Proses Göstergesi

:

UPI 4-2200 (48x48mm) Üniversal Girişli Proses İndikatörü + Fark İndikatörü



• Üniversal Proses Girişi + 4...20mA Giriş

• mV, V, mA, termocuple ve RTD girişi seçilebilir (Üniversal Giriş)

• Termocuple girişlerinde otomatik soğuk nokta kompanzasyonu (Üniversal Giriş)

• RTD bağlantılarında otomatik hat kompanzasyonu (Üniversal Giriş)

• Üniversal giriş ve diğer 4...20mA girişi için skala ayarı ve nokta pozisyonu seçimi

• Farklı alarm seçenekleri

• Alarm fonksiyonları için çekmede-bırakmada gecikme zamanı

• Display nokta pozisyonu seçimi

• Proses değeri ofseti

• Ön panel üzerinden kolayca set değerlerini değiştirme ve programlanma özelliği

• Opsiyonel  RS-485 RTU/ASCII MODBUS haberleşme







Üniversal girişine termokupl(J,K,R,S,T), PT-100, 0-60mV, 0-10V, 0-20mA ve 4-20mA uygulanabilmektedir. Cihaz üzerinde yer alan ilave 4-20mA girişi ile skala tanımı yapılarak ikinci bir proses değeri ölçülebilmektedir. Ölçülen iki proses değeri arasında aşağıda yer alan işlemler yapılarak göstergeye aktarılabilmektedir. Çıkışların hangi proses değerine göre çalışacağı ayrıca seçilebilmektedir.



                   - Gösterge: Proses Değeri 1

                   - Gösterge: Proses Değeri 2

                   - Gösterge: Proses Değeri 1  -  Proses Değeri 2

                   - Gösterge: Proses Değeri 2  -  Proses Değeri 1

                   - Gösterge: Proses Değeri 1 +  Proses Değeri 2

                   - Gösterge: (Proses Değeri 1 +  Proses Değeri 2)/2





Teknik Özellikler



Boyut 48 x 48mm
Gösterge 2x4 Dijit, Üst Gösterge : 7mm, Alt Gösterge : 7mm
1.Proses Girişi Üniversal Proses Girişi
4...20mA, 0...20mA, 0...60mV, 0...10V
Termokupl (J,K,R,S,T)
PT-100 (Hat kompanzasyonlu)
2.Proses Girişi 4...20mA
Doğruluk %0.3
Kontrol Çıkışı 2 Röle Çıkışı ( 8A@250 Vac )
Analog Çıkış 4...20mA, 0...20mA, 0...10V (Opsiyonel)
Haberleşme RS485 MODBUS RTU/ASCII
Besleme Gerilimi 220 Vac, 24 Vdc, 12 Vdc





UPI4-2200 Proses + Fark İndikatörü Kullanım Kılavuzu

Boyut
48x48mm
